Fungerer hybrid fiberoptisk kabel effektivt?
Hybrid fiberoptiske kabler leverer både strøm og datatransmission gennem en enkelt kabelinfrastruktur, hvilket gør dem yderst effektive til applikationer, der kræver samtidig tilslutning og strømforsyning. I modsætning til traditionelle separate kabelopsætninger eliminerer hybridkabler overflødige installationer, mens de opretholder pålidelig ydeevne over længere afstande, selvom de viser forskellige effektivitetskarakteristika sammenlignet med rene fiberoptiske løsninger.
Teknisk fundament og effektivitetsmekanismer

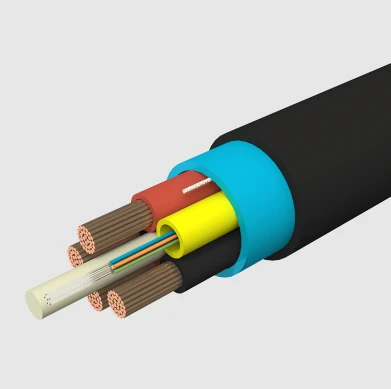

Hybrid fiberoptiske kabler integrerer optiske fibre til høj-båndbredde datatransmission med kobberledere til strømforsyning i en enkelt beskyttende kappe. Denne arkitektoniske tilgang ændrer fundamentalt, hvordan netværkseffektivitet måles, og bevæger sig ud over rene datatransmissionsmetrikker til at omfatte den samlede systemydelse, inklusive installations-, drifts- og vedligeholdelsesomkostninger.
Den optiske komponent anvender principper for total intern refleksion, hvor lyssignaler bevæger sig gennem glasfibre med en diameter på ca. 10 mikrometer til enkelt-tilstandsapplikationer. Datatransmissionseffektivitet afhænger af flere faktorer: kabellængde, signaldæmpningshastigheder på i gennemsnit 0,2 dB pr. kilometer og kodnings-/afkodningssystemerne, der forbruger 95,5 % af den samlede netværksenergi i stedet for selve signalet.
Effekteffektivitet afslører hybridtilgangens største styrke. Traditionelle Power over Ethernet (PoE)-systemer, der bruger snoede par, står over for afstandsbegrænsninger på 100 meter, begrænset af modstand og spændingsfald. Hybridkabelsystemer testet af større producenter demonstrerer pålidelig 60W PoE-levering på 300 meters afstand, med fremtidige konfigurationer målrettet over 500 meter.
Denne udvidede rækkevidde eliminerer flere installationspunkter, der er almindelige i traditionelle opsætninger, hvor separate strøm- og datakabler kræver 6 eller flere tilslutningspunkter, der hver repræsenterer potentielle fejlpunkter og øgede arbejdsomkostninger. Konsolideringen reducerer installationens kompleksitet betydeligt, mens den overordnede systempålidelighed forbedres.
Ydeevnesammenligning: Hybrid vs. Pure Fiber Optic
Effektivitetsanalyse kræver undersøgelse af hybridsystemer mod rene fiberoptiske alternativer på tværs af flere dimensioner. Ren fiberoptisk teknologi tilbyder overlegen datatransmissionseffektivitet med stort set ubegrænset båndbreddepotentiale, mens hybridsystemer optimerer til praktiske installationsscenarier, der kræver strømforsyning.
Sammenligninger af downloadhastigheder viser hybridsystemer, der opnår 10 Gbps ved hjælp af DOCSIS 3.1-teknologi, men uploadhastigheder forbliver begrænset til 1 Gbps, selv for premium-serviceplaner. Ren fiber-til-hjemmet (FTTH)-systemer giver symmetriske hastigheder med 1G-tjenester, der i øjeblikket er standard, og prognoser, der indikerer 2G-kapacitet i 2030, hvilket potentielt når 10G i den nærmeste fremtid.
Energiforbrugsmålinger afslører interessante effektivitetsafvejninger-. Forskning viser, at FTTH-netværk bruger op til 70 % mindre energi pr. bruger sammenlignet med hybride fiber-koaksiale (HFC) netværk. Denne sammenligning omhandler dog primært ende-til-netværksinfrastruktur snarere end individuel kabeleffektivitet.
For selve kablet varierer strømforbruget dramatisk med udnyttelse og afstand. Et 2-5 kilometer fiberoptisk kabel bruger typisk cirka 1W pr. Gbps, hvilket svarer til 0,1 Wh pr. gigabyte transmitteret, eller 0,05 Wh pr. GB pr. kilometer. Strømforbruget skalerer fra 0,01-100 W pr. Gbps afhængigt af transmissionslængden, med højt udnyttede kabler, der viser 1-2 størrelsesordener lavere energiintensitet.
Hybridarkitekturen introducerer yderligere kompleksitet i strømfordelingen. Kobberledere i kablet skal bære jævnstrøm til tilsluttede enheder, mens den optiske del håndterer data. Denne dobbelte-funktionstilgang skaber et vist effektivitetstab i kraftoverførslen på grund af resistiv opvarmning, men reduktionen i den samlede systemkompleksitet kompenserer ofte for disse tab i praktiske applikationer.
Virkelige-applikationer i verden og effektivitetsafvejninger-
Trådløs infrastruktur repræsenterer den primære applikation, hvor hybride fiberoptiske kabler viser klare effektivitetsfordele. Mobiltårnsinstallationer, taginstallationer og distribuerede antennesystemer drager betydelig fordel af kombineret strøm- og datalevering gennem enkelt kabelføring.
Traditionelle fiber-to-tower-løsninger (FTTA) kræver separate kabeltræk til strøm og data, hvilket øger lønomkostningerne betydeligt gennem flere installationspunkter. Hybridkabelimplementeringer reducerer installationstid og kompleksitet, mens PoE-kapaciteterne udvides ud over standardbegrænsninger. Disse fordele kombineres i barske miljøer, hvor flere kabelinstallationer skaber yderligere kompleksitet og fejlpotentiale.
Industrielle overvågningsapplikationer viser hybridkabeleffektivitet under udfordrende forhold. Miljøer med høj belastning, udendørs installationer og fjernovervågningssystemer drager fordel af konsolideret kabelinfrastruktur, der reducerer fejlpunkter og samtidig opretholder dataoverførselskvaliteten. Kobberstrømkomponenten muliggør sensordrift uden yderligere strøminfrastruktur, mens optiske fibre giver pålidelig-datatransmission over lang afstand.
Omkostningsanalyse afslører, at hybridsystemer tilbyder betydelig økonomisk effektivitet på trods af højere indledende kabelomkostninger. Traditionelle fiberinstallationer i gennemsnit $60.000-80.000 pr. mile, når man inkluderer nedgravning, klargøringsarbejde, tilladelser og arbejdskraft. Hybridsystemer reducerer disse omkostninger ved at eliminere overflødige installationer og minimere nødvendige infrastrukturændringer.
Begrænsninger og effektivitetsovervejelser
Hybrid fiberoptiske kabler udviser flere effektivitetsbegrænsninger sammenlignet med rene fiberalternativer. Den primære begrænsning involverer båndbreddeasymmetri, hvor uploadhastigheder halter betydeligt bagefter downloadmuligheder. Denne begrænsning bliver mere udtalt, da applikationer i stigende grad kræver symmetrisk båndbredde til cloud computing, videokonferencer og fjernsamarbejde.
Signalkonverteringsoverhead introducerer effektivitetstab, der ikke er til stede i rene fibersystemer. Hybride netværk kræver optisk-til-elektrisk signalkonvertering ved netværksknuder, hvilket skaber potentielle flaskehalse og yderligere strømforbrug. Hvert konverteringspunkt repræsenterer både et effektivitetstab og et potentielt fejlpunkt i modsætning til ren fibers ende-til-optiske transmission.
Vedligeholdelseskompleksiteten øges med indførelse af hybridsystem. Mens rene fibersystemer kan fungere i 30-50 år med minimal vedligeholdelse, kræver hybridsystemer løbende opmærksomhed på både optiske og elektriske komponenter. Miljøfaktorer påvirker kobberledere anderledes end optiske fibre, hvilket skaber forskellige vedligeholdelseskrav, der komplicerer langsigtet planlægning.
Skalerbarhed giver løbende udfordringer for hybridsystemer. Selvom de kan rumme stigende båndbredde gennem teknologiopgraderinger, begrænser den grundlæggende arkitektur fremtidig-korrektur sammenlignet med ren fiber. Da båndbreddekravene vokser ud over de nuværende hybridegenskaber, kan systemudskiftninger være påkrævet, i modsætning til fibersystemer, der primært har brug for opgraderinger af elektronisk udstyr.
Indvirkning på miljø og bæredygtighed
Energieffektivitetsdiskussioner fokuserer i stigende grad på miljøpåvirkning sammen med økonomiske overvejelser. Fiberoptisk teknologi demonstrerer overlegen miljømæssig ydeevne sammenlignet med kobber-baserede alternativer, hvor hybridsystemer arver nogle af disse fordele, mens de introducerer nye overvejelser.
Den optiske komponent i hybridkabler bidrager væsentligt til energieffektiviteten. Lys-baseret datatransmission kræver væsentligt mindre strøm end elektriske signaler, hvor fibernetværk forbruger 32-54 % mindre strøm end kobberalternativer i forskellige applikationer. Imidlertid opvejer hybridkobberkomponenten delvist disse gevinster gennem resistive effekttab.
Sammenligninger af produktionseffektivitet favoriserer fiberoptisk produktion. Et kilogram glasfiber giver tilsvarende dataoverførselskapacitet til 1000 kilogram kobber, hvilket viser bemærkelsesværdig materialeeffektivitet.
Hybridkabler kræver begge materialer, hvilket reducerer denne fordel, men giver stadig effektivitetsgevinster i forhold til traditionelle separate kabelsystemer.
Konsolideringsfordelene ved hybridimplementering strækker sig ud over øjeblikkelige installationsbesparelser. Reduceret kabelinfrastruktur minimerer miljøforstyrrelser under installationen, reducerer materialeforbrug og forenkler-genbrugsprocesser-. Enkelt-kabelsystemer kræver mindre genbrugsinfrastruktur sammenlignet med flere kabeltyper, selvom hybridsammensætningen skaber genbrugsudfordringer, der ikke er til stede i rene fibersystemer.
Fremtidige effektivitetsudviklinger
Effektivitetsforbedringer i hybrid fiberoptisk kabelteknologi fokuserer på tre primære områder: udvidede strømforsyningskapaciteter, forbedret dataoverførselsydelse og reduceret miljøpåvirkning. Den nuværende forsknings- og udviklingsindsats er rettet mod specifikke begrænsninger og bygger på eksisterende effektivitetsfordele.
Fremgang i strømforsyningen repræsenterer den vigtigste effektivitetsgrænse. Producenter udvikler hybride konfigurationer, der er i stand til at levere højere effektniveauer over længere afstande, der potentielt når ud over 500 meter og samtidig opretholde 60W PoE-standarder.
Disse forbedringer vil udvide hybridsystemets anvendelighed til mere krævende applikationer, der i øjeblikket kræver separat strøminfrastruktur.
Effektivitetsforbedringer i datatransmission fokuserer på at minimere konverteringstab og øge båndbreddekapaciteten. Avancerede signalbehandlingsteknikker og forbedret optisk-til-elektrisk konverteringseffektivitet kan reducere ydeevnegabet mellem hybrid- og rene fibersystemer. Forskning i integreret fotonik og siliciumfotonik kan i sidste ende eliminere nogle konverteringsomkostninger helt.
Materialevidenskabelige fremskridt har til formål at forbedre kobberledereffektiviteten inden for hybridkonfigurationer. Avancerede kobberlegeringer og lederdesign kan reducere resistive tab og samtidig bevare fleksibiliteten og installationsfordelene ved nuværende systemer. Disse forbedringer ville øge den samlede systemeffektivitet uden at ofre fordele ved hybridimplementering.
Nye applikationer driver hybrideffektivitetskrav i nye retninger. Opladningsinfrastruktur til elektriske køretøjer, implementering af smarte byer og industrielle IoT-applikationer kræver effektiv strøm- og datalevering over længere afstande. Udviklingen af hybridkabelteknologi vil sandsynligvis fokusere på disse nye markeder, samtidig med at den adresserer de båndbreddebegrænsninger, der begrænser anvendelsen af ren fiber i strømkrævende-scenarier.
Spørgsmålet om effektivitet omkring hybride fiberoptiske kabler afhænger i sidste ende af applikationskrav og evalueringskriterier. Til installationer, der kræver samtidig strøm- og datalevering, giver hybridsystemer ofte overlegen effektivitet gennem forenklet implementering og udvidet rækkevidde. For rene dataapplikationer, der kræver maksimal båndbredde og minimal latenstid, forbliver rene fiberalternativer mere effektive på trods af deres installationskompleksitet.
Ofte stillede spørgsmål
Hvad er den primære effektivitetsfordel ved hybride fiberoptiske kabler?
Hybrid fiberoptiske kabler eliminerer behovet for separate strøm- og datakabelinstallationer, hvilket reducerer installationens kompleksitet, fejlpunkter og arbejdsomkostninger. De forlænger PoE-leveringsafstande til 300 meter sammenlignet med begrænsninger på 100 meter for traditionelle parsnoede systemer, hvilket gør dem yderst effektive til applikationer som mobilmaster og fjernovervågning.
Hvordan er energiforbruget sammenlignet mellem hybrid- og rene fibersystemer?
Rene fibersystemer bruger cirka 70 % mindre energi pr. bruger i sammenligninger af netværksinfrastruktur. Hybridkabeleffektiviteten varierer dog betydeligt afhængigt af anvendelsen. Den optiske komponent i hybridkabler opretholder fremragende energieffektivitet på 0,05 Wh pr. GB pr. kilometer, mens kobberstrømkomponenten introducerer nogle resistive tab.
Er der situationer, hvor hybride fiberoptiske kabler er mindre effektive?
Hybride systemer bliver mindre effektive, når applikationer kræver symmetrisk høj båndbredde, lav latenstid eller fremtidig skalerbarhed ud over de nuværende begrænsninger. Uploadhastighedsbegrænsninger (begrænset til 1 Gbps, selv for premium-tjenester) og behovet for optisk-til-elektrisk signalkonvertering kan reducere effektiviteten sammenlignet med rene fiberalternativer til data-intensive applikationer.
Hybrid fiberoptiske kabler demonstrerer målbare effektivitetsfordele i specifikke installationsscenarier, hvor strøm- og datalevering skal ske samtidigt over længere afstande. Konsolideringsfordelene, udvidede rækkevidde og besparelser på installationsomkostninger opvejer ofte ydeevnebegrænsningerne for applikationer som trådløs infrastruktur og industriel overvågning. Effektivitetsevaluering skal dog tage hensyn til applikations-specifikke krav, da rene fibersystemer opretholder overlegne ydeevneegenskaber til båndbredde--intensive scenarier på trods af deres implementeringskompleksitet.
