G.657.A1 er en bøjnings-ufølsom enkelt-mode fiber defineret afITU-T-anbefaling G.657, designet til en minimum bøjningsradius på 10 mm, mens den forbliver fuldt kompatibel med G.652.D.Det bruges i vid udstrækning i FTTH-adgangsnetværk, til-bygning af kabler og distributionspatching - overalt, hvor installatører har brug for bedre bøjningstolerance end standardfiber uden at ofre netværkets interoperabilitet.

Denne vejledning dækker de tekniske specifikationer for G.657.A1 fiber, hvordan den sammenlignes med G.657.A2 og G.652.D, hvor den yder bedst, og hvordan man beslutter, om den passer til din implementering.

Hvad er G.657.A1 Fiber?

G.657.A1 tilhører kategori A i ITU-T G.657-standarden - kategorien, der er optimeret til reduceret makrobøjningstab sammenlignet medG.652.D fiber, samtidig med at de samme transmissions- og sammenkoblingsegenskaber bevares. I henhold til den aktuelle udgave af standarden (ITU-T G.657, august 2024) er kategori A-fibre en delmængde af G.652.D, hvilket betyder, at de kan implementeres i ethvert netværk, hvor G.652.D er specificeret.

"A1" underkategorien understøtter specifikt en minimum design bøjningsradius på 10 mm. Ved den radius (en omgang ved 1550 nm) er det maksimalt tilladte makrobøjningstab 0,75 dB; ved 15 mm radius med ti drejninger ved 1550 nm er grænsen 0,25 dB. Disse tal repræsenterer groft sagt en tifold forbedring i forhold til standard G.652.D fiber ved tilsvarende bøjningsradier.

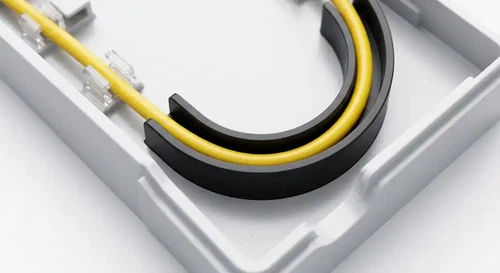

I praksis betyder det, at G.657.A1 håndterer den slags routing, der forekommer i adgangsfordelingsskabe, stigrør, vægmonterede-terminaler og lappeskabe - scenarier, hvor fiber skal navigere i hjørner og trange rum, der ville presse konventionelleenkelt-mode fiberud over dens pålidelige bøjningstolerance.

G.657.A1 Tekniske specifikationer på et øjeblik

Kilde:ITU-T-anbefaling G.657 (08/2024)og denITU-T G.657 fiberinformationsfolder.

G.657.A1 vs G.657.A2 vs G.652.D: Nøgleforskelle

Et af de mest almindelige spørgsmål fra netværksplanlæggere er, om man skal angive A1, A2 eller forblive med standard G.652.D. Svaret afhænger af de bøjningsforhold, din implementering faktisk involverer -, ikke af hvilken fiber der ser bedst ud på papiret.

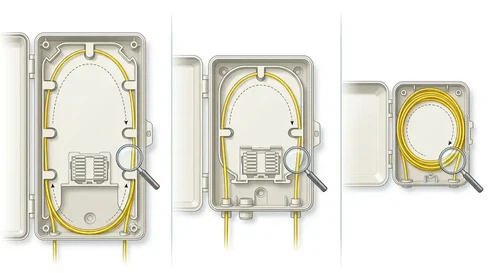

Forskellen på 2,5 mm mellem A1 (10 mm) og A2 (7,5 mm) kan se lille ud på et specifikationsark, men det har betydning på installationsniveauet. I en standard multi-dwelling unit (MDU) stigrør eller et distributionsskab med moderat kabeltæthed er A1's 10 mm radius typisk tilstrækkelig. Fiberen kan føres rundt om hjørner, gennem kabelføringer og ind i splejsningsbakker uden at overskride tabsgrænserne.

A2 bliver det stærkeste valg, når fiberen skal spole tæt inde i små vægmonterede- ONT-bokse, navigere i kompakte stikkontakter eller overleve det tætte patching-miljø med et højt-fiberantal-datacenterhvor kabelbøjninger rutinemæssigt falder til under 10 mm. I 2024-udgaven af ​​standarden fusionerede ITU-T den tidligere kategori B2 til A2, hvilket afspejler branchens skift i retning af A2 som muligheden for at gå-til disse strammere miljøer.

For netværk med ligetil routing - lange udvendige-anlæg, kanal-baserede stamlinjer eller en hvilken som helst sti, hvor fiber sandsynligvis ikke vil støde på bøjninger under 30 mm -, er standard G.652.D helt tilstrækkelig og er ofte den mest omkostningseffektive-mulighed.

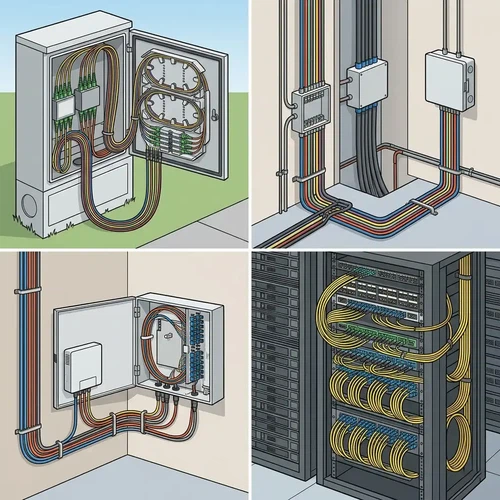

Hvor G.657.A1 Fiber bruges

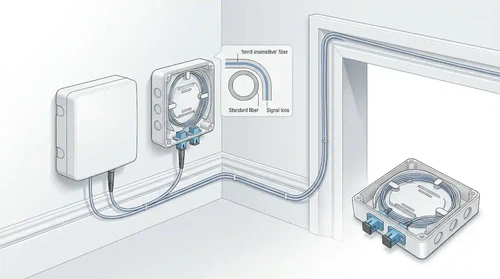

FTTH-adgangsnetværk

G.657 fiber blev oprindeligt udviklet til at opfylde kravene fra optiske bredbåndsadgangsnetværk. ITU-T-standarden forbinder eksplicit Kategori A-fiber til FTTH-implementering, hvor den høje-densitetsfordeling afdrop kablerog de mange håndteringspunkter mellem hovedkontoret og abonnenten kræver fiber, der tåler gentagne bøjninger uden uacceptabelt signaltab. G.657.A1 løser dette ved at levere omkring ti gange bedre makrobøjningsydeevne end G.652.D, ifølge ITU-T informationsmaterialet.

I-Building Routing og Riser Kabling

Inde i bygninger går fiberstier ofte gennem tætte stigrør, vender gennem korridorkanaler og ender i kompakte vægbokse. ITU-T-standarden bemærker, at begrænset plads og hyppig kabelmanipulation i disse miljøer kræver operatør-venlig fiber med lav bøjningsfølsomhed. G.657.A1 dragterriser kabling, korridorfordeling og MDU lodret ledningsføring - situationer, hvor en bøjningsradius på 10 mm giver tilstrækkelig margin til normal installationshåndtering.

Distributionsskabe og lappeområder

Patchpaneler til centrale kontorer, gadeskabe og fiberdistributionshubs involverer tæt kabelstyring. Når snesevis eller hundredvis af fibre deler et enkelt kabinet, tager individuelle fibre uundgåeligt skarpere bøjninger omkring kabelføringer og splejsningsorganer. A1-fiber reducerer risikoen for forhøjet dæmpning i disse miljøer uden at kræve den strammere (og nogle gange dyrere) A2-kvalitet.

Datacenter netværkskabler

August 2024-revisionen af ​​ITU-T G.657 udvidede formelt applikationspladsen for Kategori A-fiber til at omfatte datacenternetværk. I struktureret kabling i stativer og patchpaneler hjælper bøjningsufølsomme fibre med- at bevare signalintegriteten, selv når kabler føres gennem tætte kabelhåndteringsbakker.

Fordele ved G.657.A1 Fiber

Praktisk bøjningstolerance for de fleste adgangsinstallationer.G.657.A1 har ikke til formål at være den mest aggressive bøjning-ufølsomme fiber -, som rollen tilhørerG.657.B3med sin mindste radius på 5 mm. I stedet leverer A1 nok bøjningsfasthed til størstedelen af ​​adgangs-, distributions- og-bygningsscenarier, hvilket er det, der gør det bredt udbredt.

Fuld G.652.D interoperabilitet.Fordi A1-fibre er en delmængde af G.652.D, splejser og forbindes de med eksisterende G.652.D-infrastruktur uden yderligere tabsstraffe. For operatører, der opgraderer dele af et eksisterende netværk, betyder det, at A1-fiber kan indføres i adgangsenden uden at udskifte stamfiber eller ændre splejsningsprocedurer.

Reduceret installationsrisiko.ITU-T-dokumentation beskriver G.657-fiber som muliggør en mere ingeniørvenlig installation med mindre efterarbejde, mindre kabinetter og tættere kabinetter. I markforhold -, hvor kabelstier ikke altid matcher designtegninger - betyder dette færre tilbagekald- for dæmpningsproblemer forårsaget af utilsigtede bøjninger under installationen.

Fuld-spektrumoperation.A1 understøtter O-, E-, S-, C- og L-båndene (1260-1625 nm), hvilket betyder, at den fungerer med nuværende GPON-, XGS-PON- og næste-generations WDM-PON-systemer uden bølgelængdebegrænsninger.

Sådan vælger du: G.657.A1, A2 eller G.652.D?

Fibervalg bør følge implementeringen, ikke omvendt. Her er en praktisk beslutningsramme:

Vælg G.652.D, når:

• Dine kabelruter er i kanaler, grøfter eller luftområder uden snævre bøjninger under 30 mm.
• Netværket er overvejende langdistance-eller metro.
• Budgetoptimering er den primære drivkraft, og bøjningstolerance er ikke et problem.

Vælg G.657.A1, når:

• Du er ved at implementereFTTHdistributions- og drop-netværk, hvor fiber passerer gennem skabe, stigrør og væg-monteret hardware.
• Dine kabelruter inkluderer bøjninger i området 10–15 mm -, der er almindelige i distributionsskabe og indendørs kabler.
• Du har brug for fuld bagudkompatibilitet med et eksisterende G.652.D-netværk.
• Installationspersonale arbejder i moderat begrænsede rum, men ikke ultra-kompakte termineringspunkter.

Vælg G.657.A2, når:

• Fiber skal rulles inde i små ONT-bokse, kompakte vægudtag eller høj-patch-paneler, hvor bøjninger rutinemæssigt falder til under 10 mm.
• Du bygger en-fiber-høj datacenterforbindelse med meget stram kabelstyring.
• Implementeringen involverer præ-konnektoriserede samlinger eller fabriks-terminerede kabel, der skal overleve tæt oprulning under opbevaring og håndtering.

En almindelig indkøbsfejl er at angive A2 på tværs af et helt netværk "for en sikkerheds skyld", når kun de sidste 50-100 meter faldkabel og termineringspunktet faktisk støder på bøjninger under 10 mm. En mere omkostningseffektiv-tilgang er at bruge A1 til distributionssegmentet og reservere A2 til abonnentafslutningen, hvor tight coiling er koncentreret.

Kan G.657.A1 erstatte G.652.D?

Teknisk set, ja - i ethvert netværk, hvor G.652.D er specificeret, kan G.657.A1 bruges som en direkte erstatning, fordi den opfylder alle G.652.D-krav, samtidig med at den tilføjer bedre bøjningsydelse. ITU-T-standarden er eksplicit på dette punkt: Kategori A-fibre har de samme transmissions- og sammenkoblingsegenskaber som G.652.D.

Hvorvidt det giver praktisk mening at erstatte G.652.D med A1, afhænger af implementeringen. Til lange udvendige-stammer, hvor fiberen aldrig møder snævre bøjninger, øger opgraderingen til A1 omkostninger uden at tilføje værdi. For adgangsdistribution,indendørs kabler, og enhver sti, der kommer ind i en bygning eller et skab, er opgraderingen ofte umagen værd, fordi den reducerer risikoen for bøjningsrelateret-dæmpning under og efter installationen.

FAQ

Hvilken bøjningsradius understøtter G.657.A1?

G.657.A1 er designet til en minimum bøjningsradius på 10 mm. Ved den radius (én omdrejning, 1550 nm) er det maksimalt tilladte makrobøjningstab 0,75 dB. Ved en mere moderat 15 mm radius med ti drejninger falder tabsgrænsen til 0,25 dB ved 1550 nm.

Er G.657.A1 kompatibel med G.652.D?

Ja. G.657.A1 er fuldt ud kompatibel med G.652.D - den er defineret som en delmængde af G.652.D i ITU-T-standarden. Det betyder, at A1-fiber kan splejses og tilsluttes eksisterende G.652.D-fiber uden yderligere tab eller kompatibilitetsproblemer.

Hvad er forskellen mellem G.657.A1 og G.657.A2?

Den primære forskel er minimum bøjningsradius: A1 understøtter 10 mm, mens A2 understøtter 7,5 mm. A2 har også væsentligt lavere makrobøjningstab ved ækvivalente radier -, for eksempel kun 0,10 dB pr. omdrejning ved 10 mm (1550 nm) sammenlignet med A1's 0,75 dB. Begge er fuldt kompatible med G.652.D. For en dybere sammenligning, se vores guide vedrforskellene mellem G.657.A1 og G.657.A2.

Er G.657.A1 egnet til FTTH?

G.657.A1 blev specielt udviklet til FTTH- og adgangsnetværksinstallationer. Den håndterer de moderate bøjninger, der findes i distributionsskabe, bygningsstigerør og kabelføring. For abonnenttermineringspunktet -, hvor fiberspoler inde i små ONT-kasser - foretrækker nogle operatører A2 på grund af dens snævrere bøjningstolerance.

Hvornår skal jeg bruge G.657.B3 i stedet for G.657.A1?

G.657.B3 understøtter en minimal bøjningsradius på kun 5 mm og er beregnet til meget korte afstande (under 1.000 m) for enden af ​​adgangsnetværk - især inde i bygninger, lokaler og til optisk sammenkobling i datacentre. B3-fibre er dog ikke fuldt kompatible med G.652.D (de er kompatible, men kan variere i kromatisk dispersion og PMD-specifikationer), så de bør kun bruges i korte segmenter, hvor ekstrem bøjningstolerance er afgørende.

Fungerer G.657.A1 til kabling af datacenter?

Ja. 2024-udgaven af ​​ITU-T G.657 udvidede eksplicit applikationspladsen for Kategori A-fibre til at omfatte datacenternetværk. A1 er velegnet til struktureret kabling og moderat -densitetspatching. Til 400G/800G-miljøer med meget høj-densitet og ekstremt stram kabelstyring kan A2 passe bedre.
